1、設備使用電源要求
輸入電壓：單相 AC220V±10%頻率：50/60Hz
相數：單相 3 線制（L—N—PE）
電壓分辨率：1V
輸出電壓波形畸變率≤5%
2、設備主要功能和特點
● 符合IEC61000-4-2和GB/T17626.2最新標準要求；● 7.0寸觸摸屏、中英顯示，操作方便；
● 采用進口程控高壓電源，性能穩定；
● 體積小，攜帶方便
● 內置國標模式、用戶自定義模式，編程模式，增壓模式，操作便捷；
● 最高測試電壓達到20KV；
● 根據測試標準不同可以方便更換放電模塊；
● 放電槍頭可自由更換；
● 內置RJ45和RS232接口，可通過電腦實施遠程控制，自動記錄實驗數據，保存打印測試報告。
3、設備使用環境要求
戶內使用；●海拔高度不超過1000米；
●環境溫度為－10℃～＋40℃；
●相對濕度不大于85％；
●無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體
●電源電壓波形為正弦波,波形畸變率<5%；
●接地電阻不大于0.5Ω；
- 設備設計制造依照標準
● EN/IEC61000-4-2
● ISO10605
● GB/T19951
● ITU-TK.20
● IEC61000-6-1
● IEC61326
● ISO14304
● IEC61340-3-1
● GR 1089
● EN61326
5、產品介紹：
觸摸式全智能靜電放電發生器ESD61002T產品采用7.0英寸彩色觸摸屏操作，完全符合并超越IEC61000-4-2和GB/T17626.2最新標準要求。6、技術參數
| 參數 | ESD61002TA |
| 輸出電壓 | 0.2～±20kV，精度5% |
| 輸出電壓極性 | 正 / 負 |
| 放電電容 | 150PF /100PF/200PF |
| 放電電阻 | 330Ω/1500Ω/0Ω |
| 放電電流上升時間 | 0.6 ～ 1ns |
| 靜電保持時間 | >5s |
| 工作形式 | 放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電 |
| 放電次數設定 | 1 ～ 9999 或無限次 |
| 放電形式 | 接觸放電 |
| 空氣放電 | |
| 放電次數 | 可預設置 1-9999 次或無限次 |
| 觸發方式 | 1.自動 2.手動 3.電壓自動漸升 掃描 |
| 保險絲 | 3A |
| 最大功耗 | 250W |
| 儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
| 儀器接地連接方式 | 使用扁平接地線 |
| 上位機 | RS232、RJ45接口 可聯機打印測試報告 |
| 設備工作電源 | AC220V ± 10%,50 Hz |
| 環境溫度 | 15 ℃ -35 ℃ |
| 主機尺寸，重量 | 350×360×175 mm 10kg |

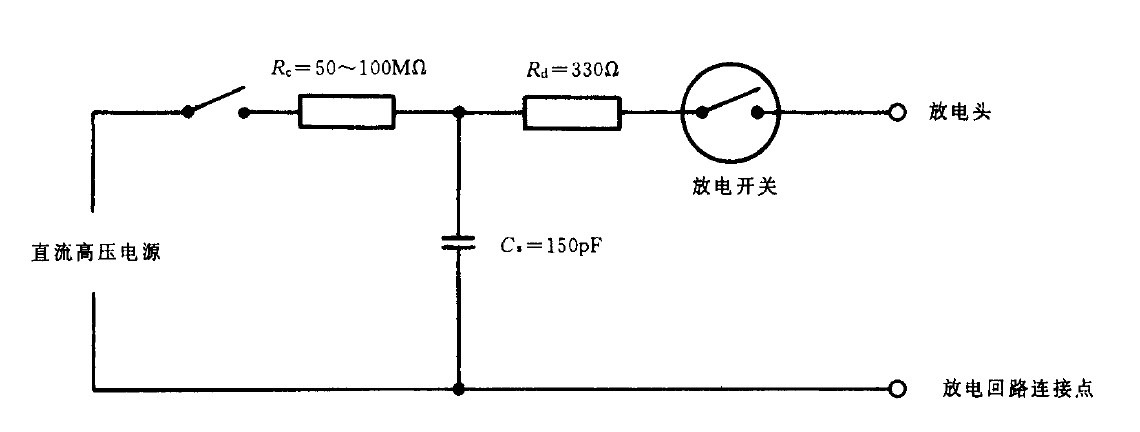

7、產品原理圖：

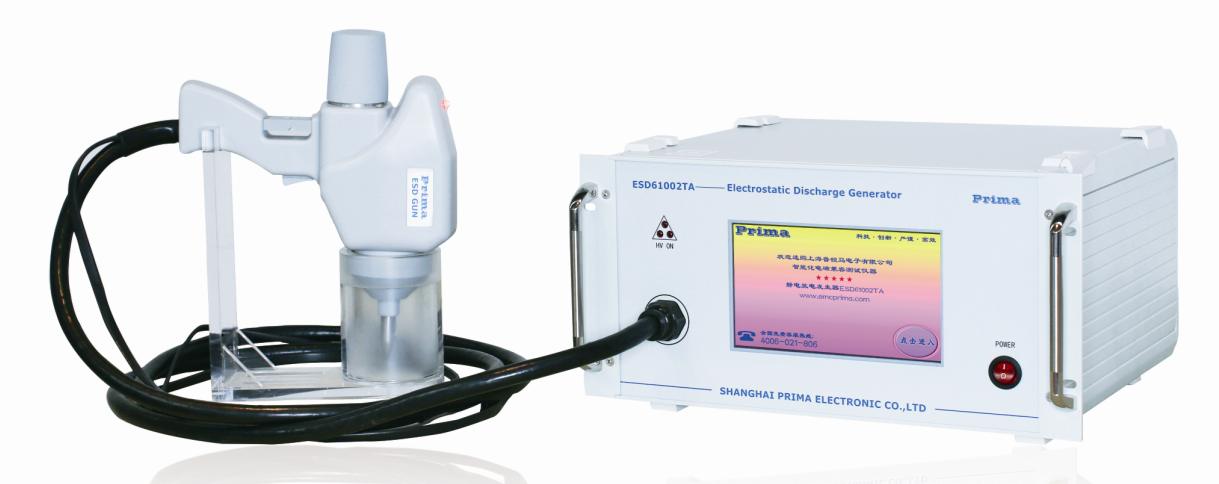

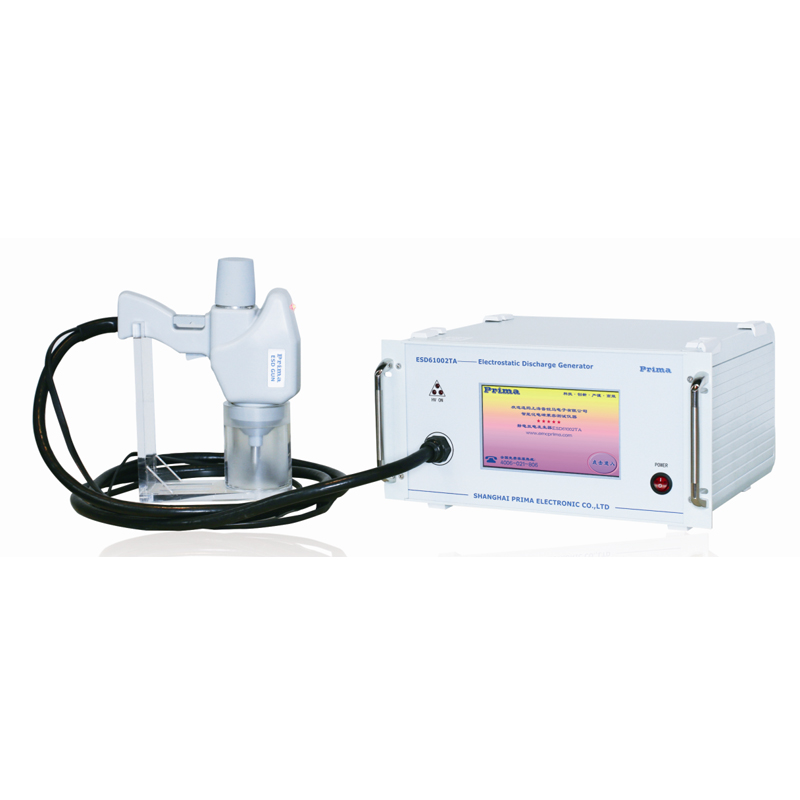

8、設備圖片

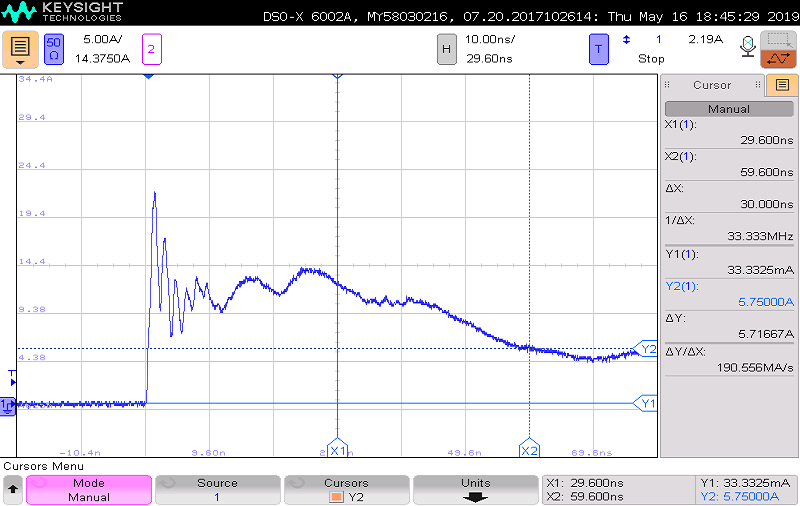

9、實測波形
10、實驗配置：標準靜電放電實驗環境ESD-DESK
靜電放電實驗桌是為靜電放電試驗而專門設計的試驗裝置，符合IEC61000-4-2和GB/T17626.2標準，也可以用于脈沖群和衰減振蕩波的抗擾度試驗。
標準靜電放電實驗桌規格：
| 臺式設備 |
| ①試驗臺(1600×800×800mm) |
| ②參考接地板(2700×1800×1.5mm) |
| ③垂直耦合板(500×500×1.5mm) |
| ④水平耦合板(1600×800×1.5mm) |
| ⑤絕緣襯墊 |
| ⑥帶電阻的電纜線（470kΩ*2） |
這套試驗配置是針對靜電放電試驗專門設計的，符合IEC61000-4-2和GB/T17626.2標準的要求，對提高靜電放電試驗的重復性和可比性有重要作用。根據被試設備不同，靜電放電試驗有臺式和落地兩種配置，ESD-DESK則是兩種配置的組合。本配置還可以用于脈沖群和衰減振蕩波的抗擾度試驗。

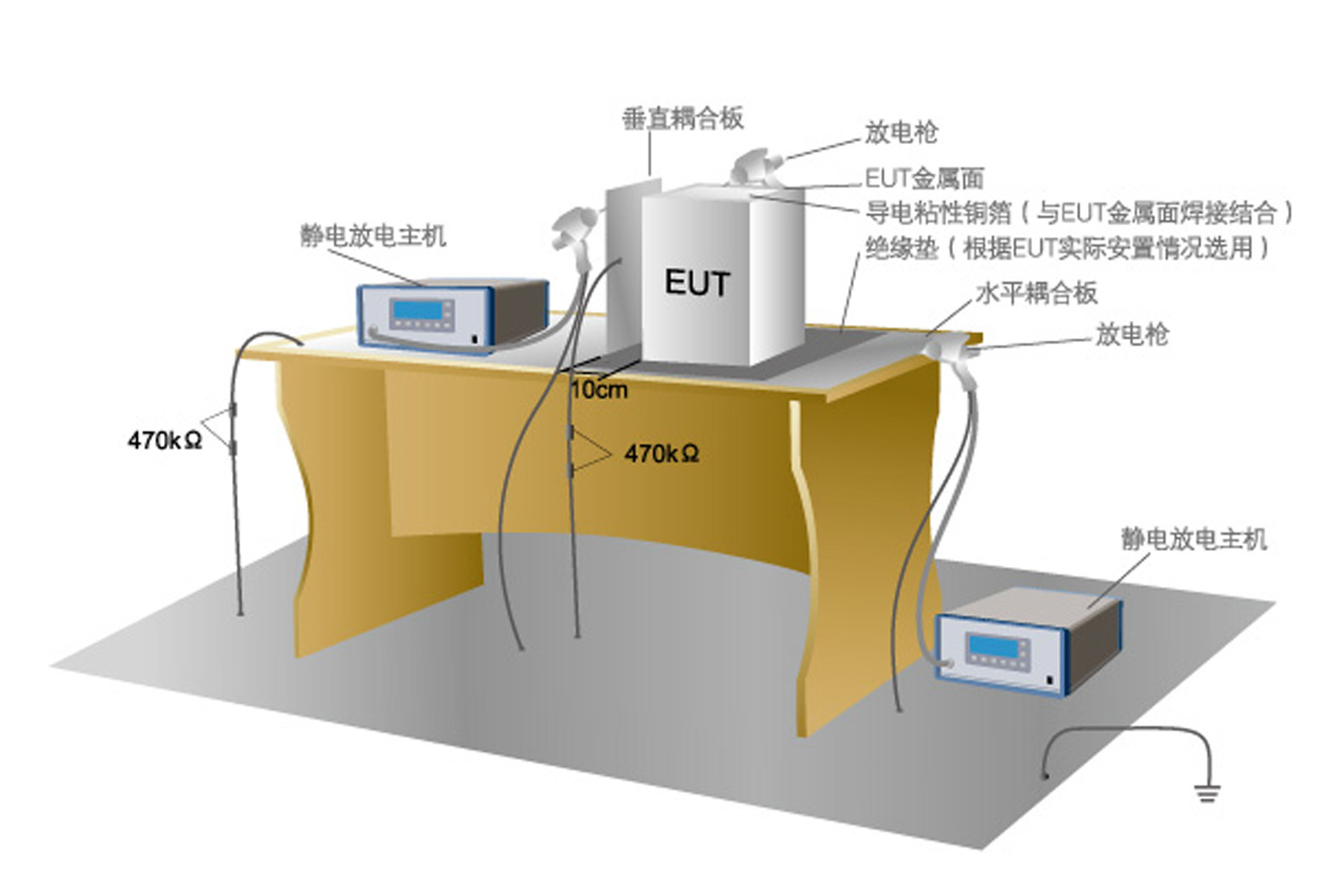

靜電放電抗擾度試驗配置示意圖：
